Plattenwärmeübertrager bestehen aus geprägten Wärmeübertragungsplatten, die in ein Druckgestell eingespannt werden. Auf Grund der hoch effizienten Plattengeometrien kann die gesamte Wärmeübertragungsfläche sehr kompakt in ein relativ kleines Bauvolumen gepackt werden. Es ist daher nicht ungewöhnlich, dass ein Plattenwärmeübertrager die gleiche thermische Leistung wie ein fünfmal größerer Rohrbündelwärmeübertrager übertragen kann.

• Das einzigartige, in jede Platte eingepresste Wellenmuster erzeugt die höchste Gesamtwärmeübertragungsraten, indem eine turbulente Strömung und eine hervorragende Flüssigkeitsverteilung über die gesamte Oberfläche gewährleistet wird.
• Ein echtes Gegenstromprinzip und hohe Wärmeübertragungskoeffizienten ermöglichen es unseren Plattenwärmeübertragern, wirtschaftlich mit extremen Temperaturanforderungen umzugehen.
• Hochwertige und passgenaue Dichtungen sorgen für eine sichere Abdichtung und eine einfache Wartung. Das kleberfreie Dichtungsbefestigungssystem ist robust und sichert den korrekten Sitz der Dichtungen beim Schließen des Wärmeübertragers.
• Die doppelte Abdichtung zwischen den Prozessflüssigkeiten verhindert die Möglichkeit der Produktvermischung bei Dichtungsversagen, sie ermöglicht aber auch die Erkennung einer Leckage durch das Austreten an die Atmosphäre.
• Die Plattenfließspalte haben geringe Füllmengen, so dass eine schnellere Reaktion auf Heiz- und Kühlanforderungen bei gleichzeitiger Reduzierung der Kosten für teurere Prozessflüssigkeiten gewährleistet wird.
• Das Konstruktionsprinzip ermöglicht eine leichte Erweiterbarkeit oder auch Anpassung des Plattenpakets an neue Prozessparameter.
• Es stehen eine Vielzahl von Plattengrößen und-typen für Anwendungen in der Industrie, HVAC, Energie- oder Lebensmittelindustrie zur Verfügung.

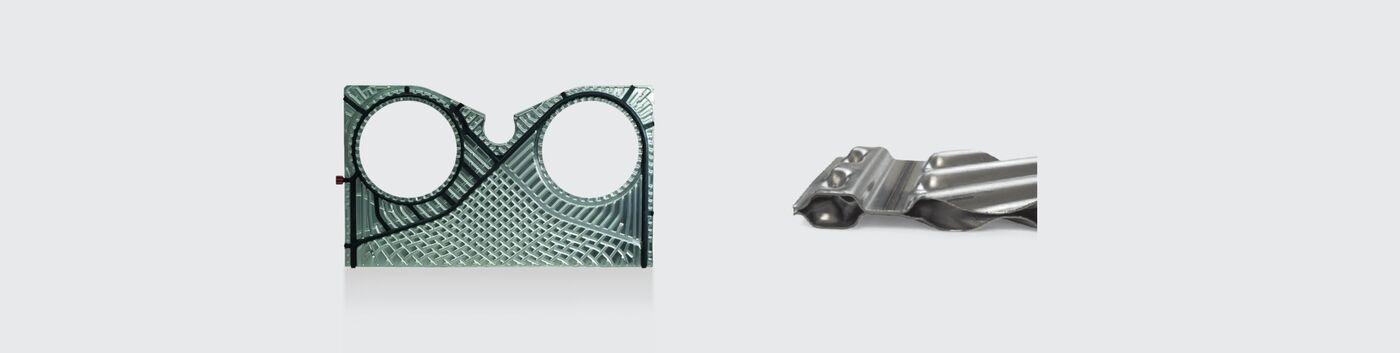

PI Schmidt-Bretten SIGMADUAL halbgeschweißte Plattenwärmeübertrager verfügen über Platten, die mit fortschrittlichen Laserschweißtechniken geschweißt werden.

• Die Abdichtung auf der Produktseite erfolgt mittels einer Laserschweißnaht um den Fließkanal und um die Durchtritte aus Standard-Elastomeren wie z.B. Nitril oder EPDM, aber auch aus FPM oder aus PTFE-ummantelten Elastomeren.
• Der Fließkanal der Serviceseite wird mit einem Elastomer abgedichtet, wobei die Durchtritte für dieses Medium dagegen ebenfalls laser-geschweißt sind. Jeder dieser Fließkanäle kann inspiziert und gereinigt werden.
• Eine erhöhte Betriebssicherheit wird durch eine doppelte Schweißnaht im Bereich der Durchtritte zur Produkttrennung erreicht.
• Der modulare Aufbau analog gedichteter Plattenwärmeübertragern ermöglicht eine hohe Flexibilität.
• Durch den möglichen Austausch oder die Ergänzung von SIGMADUAL-Modulen können Anpassungen an andere Betriebsbedingungen optimal durchgeführt werden.
• Der Einsatzbereich ist in allen Industriebereichen, besonders interessant jedoch für spezielle Anwendungen in der Prozessindustrie und Kältetechnik.

Dichtungslos und mit einer Wärmeübertragungsfläche von bis zu 700 m², eignen sich unsere lasergeschweißten SIGMASHELL Plate & Shell Wärmeübertrager ideal für die thermische Behandlung von Flüssigkeiten, Dämpfen und Gasen. SIGMASHELL ist in allen Industriesektoren einsetzbar, einschließlich Chemie, Petrochemie, Pharmazie, erneuerbare Energien, Bioenergie, Stromerzeugung, Zellstoff und Papier, Stahlwerke und Kokereien.

Betriebsgrenzen

• Betriebsdrücke von Vakuum bis 150 bar
• Betriebstemperaturen von -200°C bis 550°C
• Viskositäten bis zu 8.000 mPas

Merkmale

• Lieferbar in allen gängigen Plattenmaterialien
• Bauformen: vollgeschweißt oder ein- oder zweiseitig zugänglich
• Mehrgängig möglich auf Mantel- und Plattenseite
• Berechnungen können für Gegenstrom, Gleichstrom und Kreuzstrom durchgeführt werden
• Unterschiedliche Eigenschaften durch bewährtes Fischgrät-Plattenprägemuster mit thermodynamisch und hydraulisch harter bzw. weicher Plattenspaltgeometrie

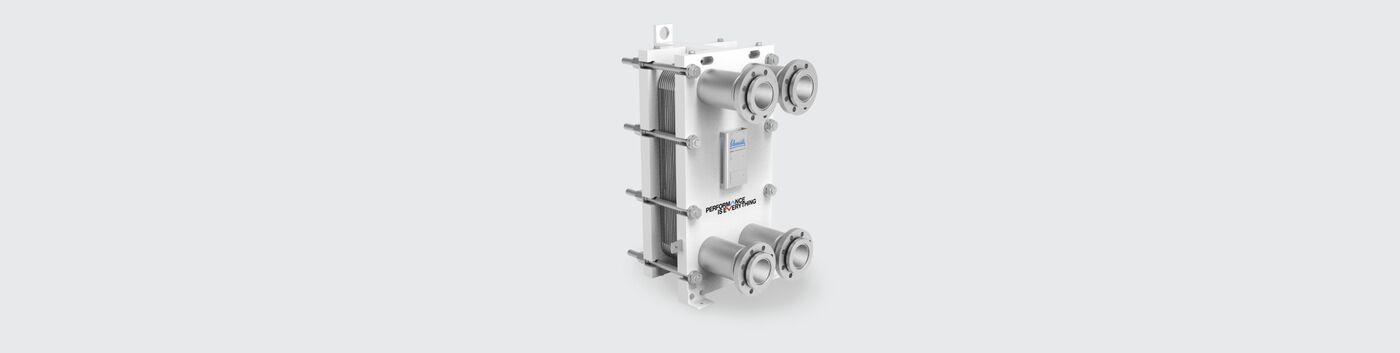

Unsere vollgeschweißten Plattenwärmeübertrager der SIGMAWIG Baureihe stellen die kompakteste und beständigste Möglichkeit zur Wärmeübertragung in vielen herausfordernden industriellen Anwendungen dar.

SIGMAWIG – Plattenwärmeübertrager sind in verschiedenen Baugrößen lieferbar.
Unsere bewährte WIG-Schweißtechnologie kann vor allem in Bezug auf Robustheit und Korrosionsbeständigkeit ihre Vorteile ausspielen.

Durch unsere SIGMAWIG-Baureihe erfahren die bisherigen Einsatzbereiche der dichtungslosen Plattenwärmeübertrager eine Ausweitung hinsichtlich Betriebssicherheit, Druck, Dichtheit, Beständigkeit und Temperaturgrenzen.

SIGMAWIG – Wärmeübertrager verfügen über optimierte Plattenprägemuster, die eine homogene Verteilung und hochturbulente Strömung im echten Gegenstrom erzeugen. Das Ergebnis ist ein hoher Wirkungsgrad in einem sehr kompakten Design.

Im Vergleich zu vollgeschweißten Rohrbündel-Apparaten haben unsere Plattenwärmeübertrager eine deutlich geringere Größe und stellen auf Grund des reduzierten Materialbedarfs die wirtschaftlichste Lösung für Ihre Wärmeübertragungsanwendung dar.

Verlässliche, robuste Konstruktion

• Einsetzbar für viele Flüssigkeiten und Dämpfe in den Bereichen der chemischen und pharmazeutischen Industrie, sowie in allen anderen Anwendungen außerhalb der Einsatzgrenzen von gedichteten Plattenwärmeübertragern.
• Sehr kompakte Bauform mit geringer Aufstellfläche
• Verschiedene Baugrößen verfügbar
• Geringes Füllvolumen im Apparat
• Sehr wirtschaftliche Lösung für anspruchsvolle Anwendungen
• Durch Strömungssimulation hochoptimiertes Plattendesign
• Geschweißte Druckgestelle aus Edelstahl oder in geschraubter, lackierter Ausführung möglich
• Hohe Betriebstemperaturen bis 300°C
• Betriebsüberdrücke bis 25 bar
